Серия ПМ15
Общая информация
Изделия имеют Сертификаты соответствия Республики Беларусь и Российской Федерации.
Производство пускателей сертифицировано на соответствие требованиям СТБ ИСО 9001.
Пускатели предназначены для применения в качестве комплектующих изделий в схемах управления электроприводами, главным образом для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжениях до 660 В переменного тока частоты 50 и 60 Гц.
При наличии теплового реле пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Для увеличения количества вспомогательных контактов пускатели допускают установку контактных приставок.
|

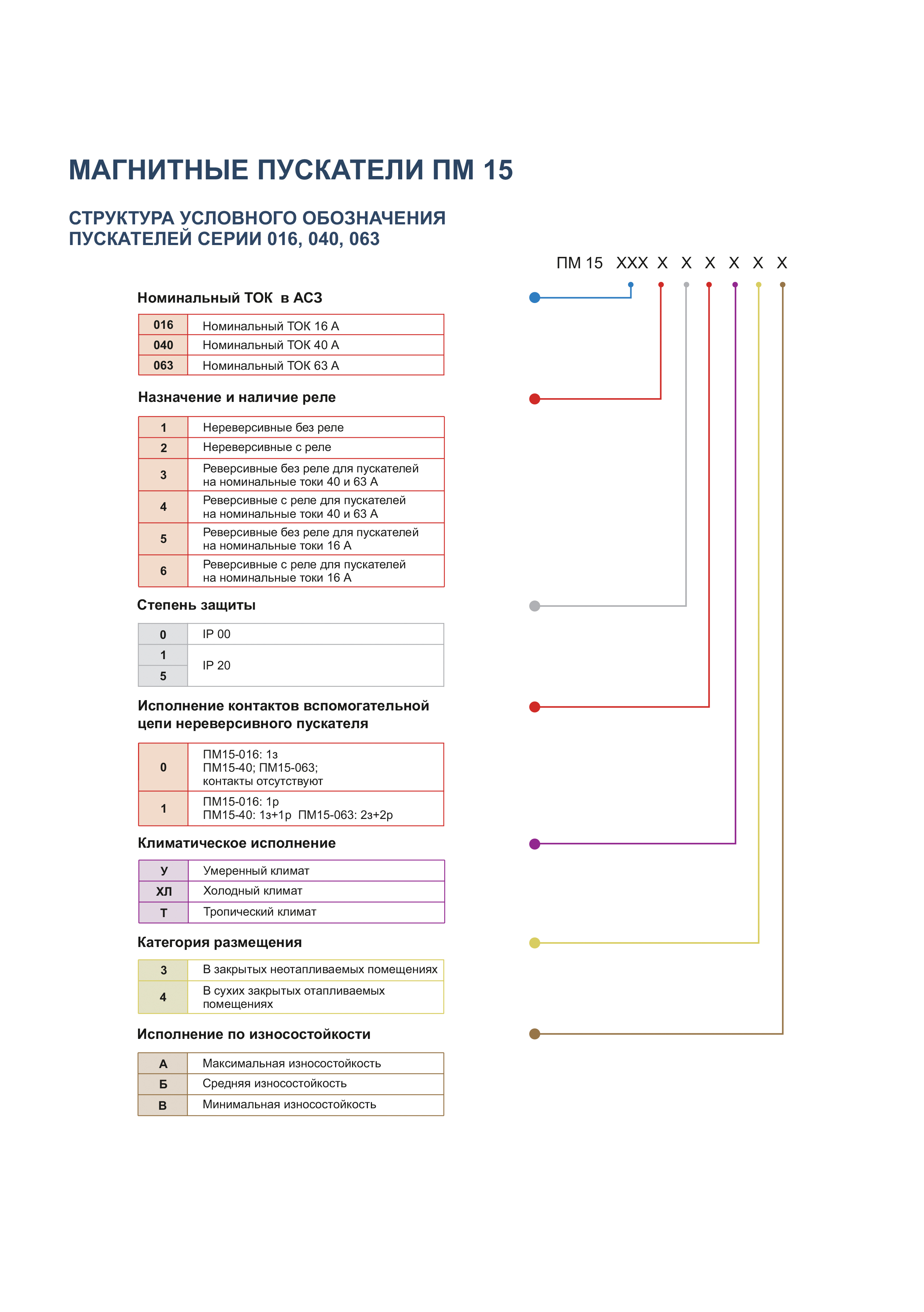

Номенклатурное обозначение |
Номинальный ток |
Исполнение по износостойкости |
Исполнение по вольтажу цепи управления, В АС |
Исполнение контактов вспомогательной цепи |
Степень защиты |
Климатическое исполнение и размещение |
Назначение Нереверсивный (Н) / Реверсивный (Р) |
Крепление пускателя |
Размеры, мм
|
Масса кг, не более |
||
|
В |
L |
H |
||||||||||
|
ПМ 15-016150 |
16 |
А, Б, В
|
24, 36 ,40 ,48, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500 частота 50 ГЦ
24, 36, 48, 110, 115, 220, 230, 380, 415, 440 частоты 60ГЦ |
1з |
IP20 |
УХЛ4 |
Н |
4 винта М4 или на DIN-рейку |
45 |
74 |
79 |
0,37 |
|
ПМ 15-016151 |
1р |
IP20 |
УХЛ4 |
Н |
45 |
74 |
79 |
0,37 |
||||
|
ПМ 15-016550 |
2з |
IP20 |
УХЛ4 |
Р |
2 или 4 винта М4 / DIN рейку |
97 |
82 |
81 |
0,68 |
|||
|
ПМ 15-016551 |
2р |
IP20 |
УХЛ4 |
Р |
97 |
82 |
81 |
0,68 |
||||
|
ПМ 15-040111 |
40 |
А, В |
12, 24, 36 ,40 ,48, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500, 660 частота 50 ГЦ
12, 24, 36, 48, 110, 115, 127, 220, 230, 240, 380, 415, 440 частоты 60ГЦ |
1з+1р
2з+2р* |
IP20 |
УХЛ4 |
Н |
3 винта М 6 или на DIN-рейку |
80,5
93 |
114
114 |
124
124 |
1,11
1,15 |
|
ПМ 15-040311 |
2з+2р |
IP20 |
УХЛ4 |
Р |
3 или 2 винта М 6 / на DIN-рейку* |
175,1 |
143 |
150 |
2,7 |
|||
|
ПМ 15-063110 |
63 |
А, Б, В
|
12, 24, 36 ,40 ,48, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500, 660 частота 50 ГЦ
12, 24, 36, 48, 110, 115, 127, 220, 230, 240, 380, 415, 440 частоты 60ГЦ |
0 |
IP20 |
УХЛ4 |
Н |
3 винта М 6 или на DIN-рейку |
68 |
114 |
124 |
1,07 |
|
ПМ 15-063111 |
2з+2р |
IP20 |
УХЛ4 |
Н |
93 |
114 |
124 |
1,15 |
||||
|
ПМ 15-063311 |
2з+2р |
IP20 |
УХЛ4 |
Р |
3 или 2 винта М6 / на DIN-рейку* |
175 |
143 |
150 |
2,7 |
|||
